電氣系統選用臺達產變頻器、施耐德低壓電器件,拋光輪升降采用數顯控制,拋光和工作臺移動速度實現無級調速,可獲得理想的表面效果。
由兩組高速旋轉的布輪或尼龍輪在型材表面成微磨削加工,從而得 到鏡面或鍛面(拉絲)狀態的表面。在拋光過程中,在布輪上涂上 拋光劑(一般選用拋光蠟)。
型號 |
JYFP6500 |
工作臺面尺寸
(寬×高) |
6500 × 700 mm |
適用拋光輪 |
16″ (Φ400mm) |
最大可拋光型材尺寸 |
6000×650 mm |
最大可拋光型材高度 |
250 mm |
拋光輪升降速度 |
6 mm/s |
氣源氣壓 |
0.6 MPa |
工作臺移動速度 |
5 ~ 22 m/min (變頻調速) |
主軸轉速 |
1470 rpm (變頻調速) |
除塵裝置 |
風機 C6-46-3A-3kW |
隨機配件 |
配拋光布輪 1 套,附件 1 套 |
總功率:42.6 kW |
拋光輪電機:18. 5kW×2 |
行走電機:0.75 kW×2 |
|
升降電機:1.1 kW |
|
除塵風機:3 kW |
|
電壓 |
380 V |
主機外形尺寸
(長×寬×高) |
2070 × 2200 × 1500 mm |
設備重量 |
12000 kg Approx. |

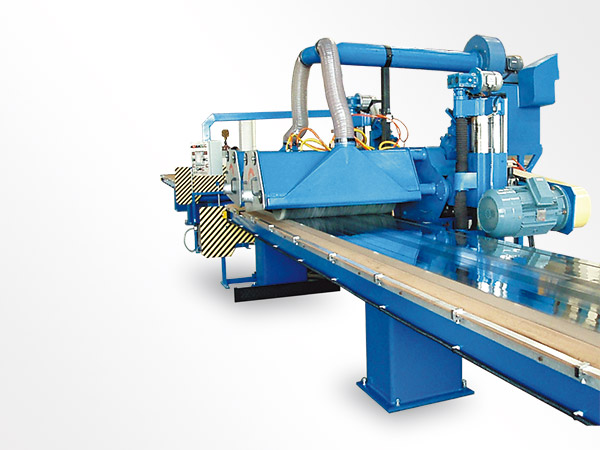

JYFP7000 型平面拋光機主電機選用 ABB 公司產品,臺達產變頻器,三菱 PLC 和控制模 塊,EV 人機界面(觸摸屏),研磨液噴淋系統選用 HDP-II 德國 Widoberg 公司產品。
設備由兩組高速旋轉的布輪或尼龍輪組成,型材表面與拋光輪間有 拋光劑(液態或固態)磨料,可以得到鏡面或鍛面(拉絲)狀態的表面。 采用特殊設計,大平面拋光的橫向移動,能顯著提高表面拋光質量。
型號 |
JYFP7000 |
工作臺面尺寸
(寬×高) |
7000 × 1000 mm |
工作臺數量 |
2 個(可選用一個工作臺) |
適用拋光輪 |
16″~ 20″ (Φ400mm ~ Φ500mm) |
主軸轉速 |
1000 rpm(變頻調速) |
拋光輪橫向移動 |
20 mm |
拋光輪升降行程 |
250 mm |
拋光輪升降速度 |
2 mm/s |
工作小車移動速度 |
5 ~ 9 m/min(變頻調速) |
噴研磨液容量 |
0.2 ~ 0.3 cm3/ 支 共 4 支 (可調) |
除塵裝置 |
風機 C6-48-4A-5.5kW |
隨機配件 |
配拋光布輪 1 套,附件 1 套 |
總功率 |
拋光輪電機:22 kW×2 |
移動電機:1.5 kW |
|
升降電機:0.55 kW×2 |
|
橫移電機:0.55 kW×2 |
|
除塵風機:5.5 kW |
|
電壓 |
380 V |
主機外形尺寸
(長×寬×高) |
3500 × 2400 × 2000 mm |
設備重量 |
15000 kg Approx. |
